Болты для фланцевых соединений: типы и размеры

Болты для фланцевых соединений: типы и размеры

Дата: 23.05.2025

Фланцевые болты и шпильки — ключевые элементы присоединительных фланцевых соединений по российским стандартам (ГОСТ 12820-80, ГОСТ 12821-80, ОСТ 24.125.35-89) и международным нормам ASME B16.5. Правильно подобранный крепёж обеспечивает герметичность, прочность и долговечность трубопроводов и оборудования.

Основные виды крепежа

  • Глухие болты (machine bolts): головка-шестигранник + резьба. Используются с одной гайкой, подходят для PN ≤ 16 по ГОСТ 12820-80.
  • Шпильки (stud bolts): резьба на обоих концах, устанавливаются двумя гайками. Рекомендованы для PN 20–25 и агрессивных сред (пар, нефтепродукты) по ASME B16.5.
  • Фланцевые болты с фланцем под головкой: интегрированная опорная площадка вместо шайбы, облегчает монтаж и снижает точечную нагрузку.

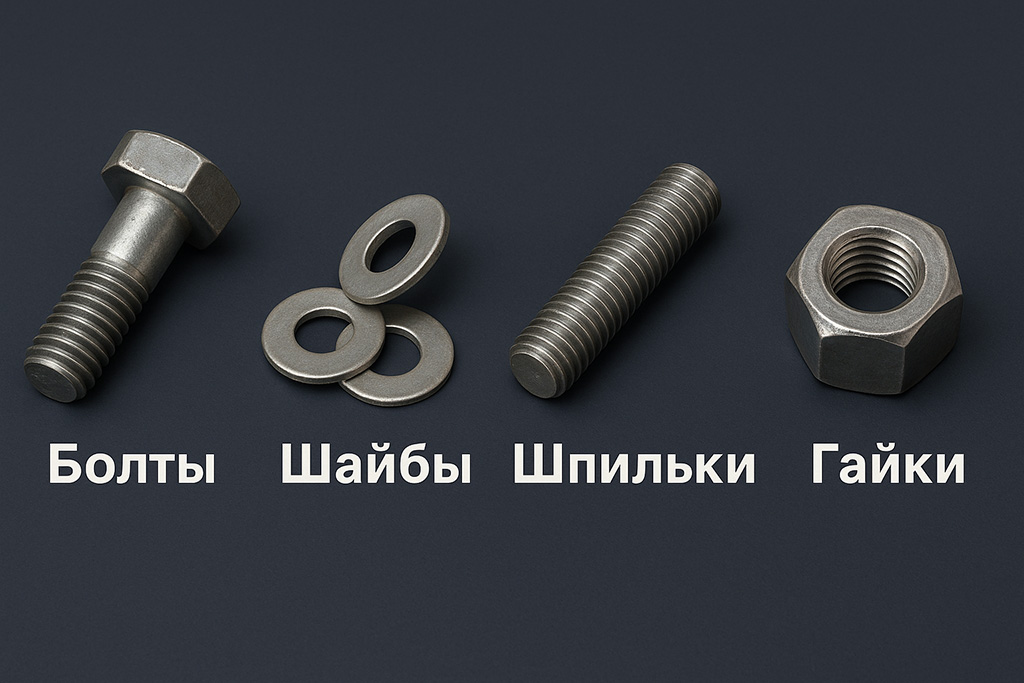

Виды крепежа для фланцев

Материалы и покрытия

  • Сталь 35, 45 по ГОСТ 1050-88: стандартные болты для питьевой и технической воды (PN ≤ 6).
  • Легированная сталь 20ГЛ, 12Х18Н10Т по ГОСТ 5950-2000: для пара до PN 25 и температур до +450 °C.
  • Нержавеющая AISI 304/316 (ГОСТ 5632-2014): для агрессивных и санитарных сред.
  • Покрытие цинк/хром по ГОСТ 9.301-86: антикоррозионная защита, используется в наружных сетях.

 Покрытие и сталь для фланцев

Соответствие стандартам

  • ГОСТ 12820-80 — размеры и присоединительные параметры плоских фланцев.
  • ГОСТ 12821-80 — параметры воротниковых (weld-neck) фланцев.
  • ОСТ 24.125.35-89 — штампованные отводы и фланцы для АЭС; специфичные диаметры и PN до 120 кгс/см².
  • ASME B16.5 — международная норма для фланцев и крепежа, часто используется в проектах с импортным оборудованием.

Критерии выбора

  • PN и температура: подгоняйте класс болтов (8.8, 10.9, ASTM A193 B7/B8) под рабочее давление и температуру системы.
  • Длина резьбы: у шпилек должна быть не менее L = 2×b + 2×гайки + свободный ход, где b — толщина фланца + прокладка.
  • Антикоррозионная защита: для наружных и агрессивных сред применяются болты с цинковым, никелевым или PTFE-покрытием.
  • Момент затяжки: по таблице в ГОСТ 24379.1-80 или ASME B16.5, крест-накрест, в несколько приёмов.

Рекомендации по монтажу

  1. Очистить фланцы и резьбу болтов от ржавчины и загрязнений.
  2. Установить прокладку по ГОСТ 15180-86.
  3. Вкрутить болты крест-накрест, завинчивая гайки с равными усилиями.
  4. Окончательный момент затяжки — по таблице ГОСТ 24379.1-80 или ASME B16.5.
  5. Проверить герметичность гидравлическим испытанием при 1.1×PN.



Таблица 1.1 — Крепёж для фланцев DN 10–50 (PN 2.5–25)

DN PN, бар Воротниковые фланцы (ГОСТ 12821-01) Плоские фланцы (ГОСТ 12820-01)
Отв., шт. Болт (М×L) Шпилька (М×L) Отв., шт. Болт (М×L) Шпилька (М×L)
10 / 15 2.5 4 M10×50 M10×60 4 M10×40 M10×60
6 4 M10×50 M10×60 4 M10×60 M10×60
10 4 M12×50 M12×65 4 M12×50 M12×65
16 4 M12×55 M12×70 4 M12×50 M12×70
25 4 M12×60 M12×70 4 M12×60 M12×70
20 / 25 2.5 4 M10×50 M10×60 4 M10×40 M10×60
6 4 M10×50 M10×60 4 M10×60 M10×60
10 4 M12×60 M12×60 4 M12×50 M12×60
16 4 M12×60 M12×70 4 M12×60 M12×70
25 4 M12×60 M12×70 4 M12×60 M12×70
32 2.5 4 M12×60 M12×60 4 M12×50 M12×70
6 4 M12×60 M12×70 4 M12×70
10 4 M16×60 M16×80 4 M16×80
16 4 M16×70 M16×80 4 M16×90
25 4 M16×70 M16×90 4 M16×90
40 2.5 4 M12×60 M12×60 4 M12×50 M12×60
6 4 M12×60 M12×70 4 M12×70
10 4 M16×70 M16×80 4 M16×80
16 4 M16×70 M16×90 4 M16×90
25 4 M16×80 M16×90 4 M16×90
50 2.5 4 M12×60 M12×60 4 M12×50 M12×70
6 4 M12×60 M12×70 4 M12×70
10 4 M16×70 M16×80 4 M16×80
16 4 M16×80 M16×90 4 M16×90
25 4 M16×80 M16×90 4 M16×100



Таблица 1.2 — Крепёж для фланцев DN 65–150 (PN 2.5–25)

DN PN, бар Воротниковые фланцы (ГОСТ 12821-01) Плоские фланцы (ГОСТ 12820-01)
Отв., шт. Болт (М×L) Шпилька (М×L) Отв., шт. Болт (М×L) Шпилька (М×L)
65 2.5 4 M12×70 M12×80 4 M12×50 M12×70
6 4 M12×70 M12×80 4 M12×60 M12×80
10 4 M16×80 M16×90 4 M16×70 M16×90
16 4 M16×90 M16×100 4 M16×80 M16×100
25 4 M16×90 M16×100 4 M16×80 M16×100
80 2.5 8 M16×70 M16×80 8 M16×60 M16×80
6 8 M16×70 M16×80 8 M16×60 M16×80
10 8 M16×80 M16×90 8 M16×70 M16×90
16 8 M16×90 M16×100 8 M16×80 M16×100
25 8 M16×90 M16×100 8 M16×80 M16×100
100 2.5 8 M16×80 M16×90 8 M16×60 M16×90
6 8 M16×80 M16×90 8 M16×60 M16×90
10 8 M20×90 M20×100 8 M20×70 M20×100
16 8 M20×90 M20×100 8 M20×80 M20×100
25 8 M20×90 M20×100 8 M20×90 M20×100
125 2.5 8 M16×90 M16×100 8 M16×60 M16×100
6 8 M16×90 M16×100 8 M16×70 M16×100
10 8 M16×100 M16×110 8 M16×80 M16×110
16 8 M16×100 M16×110 8 M16×80 M16×110
25 8 M20×100 M20×120 8 M20×90 M20×120
150 2.5 8 M16×100 M16×110 8 M16×60 M16×110
6 8 M16×100 M16×110 8 M16×70 M16×110
10 8 M20×110 M20×120 8 M20×90 M20×120
16 8 M20×110 M20×120 8 M20×100 M20×120
25 8 M20×110 M20×120 8 M20×100 M20×120



Таблица 1.3 — Крепёж для фланцев DN 200–600 (PN 2.5–25)

DN PN, бар Воротниковые фланцы (ГОСТ 12821-01) Плоские фланцы (ГОСТ 12820-01)
Отв., шт. Болт (М×L) Шпилька (М×L) Отв., шт. Болт (М×L) Шпилька (М×L)
200 2.5 8 M20×90 M20×110 8 M20×90 M20×110
6 8 M20×90 M20×110 8 M20×100 M20×110
10 12 M20×110 M20×130 12 M20×110 M20×130
16 12 M24×130 M24×150 12 M24×130 M24×150
25 12 M24×140 M24×160 12 M24×140 M24×160
250 2.5 12 M20×100 M20×120 12 M20×90 M20×120
6 12 M20×100 M20×120 12 M20×100 M20×120
10 12 M24×120 M24×140 12 M24×120 M24×140
16 12 M24×130 M24×150 12 M24×130 M24×150
25 12 M27×140 M27×160 12 M27×140 M27×160
300 2.5 12 M20×120 M20×140 12 M20×110 M20×140
6 12 M20×120 M20×140 12 M20×110 M20×140
10 16 M24×130 M24×150 16 M24×130 M24×150
16 16 M24×140 M24×160 16 M24×140 M24×160
25 16 M27×150 M27×170 16 M27×150 M27×170
350 2.5 16 M24×140 M24×160 16 M24×120 M24×160
6 16 M24×140 M24×160 16 M24×130 M24×160
10 16 M27×150 M27×170 16 M27×150 M27×170
16 16 M27×160 M27×180 16 M27×160 M27×180
25 16 M30×170 M30×190 16 M30×170 M30×190
400 2.5 16 M24×150 M24×170 16 M24×140 M24×170
6 16 M24×150 M24×170 16 M24×150 M24×170
10 16 M27×160 M27×180 16 M27×160 M27×180
16 16 M27×170 M27×190 16 M27×170 M27×190
25 16 M30×180 M30×200 16 M30×180 M30×200
500 2.5 20 M24×160 M24×180 20 M24×140 M24×180
6 20 M24×160 M24×180 20 M24×150 M24×180
10 20 M30×170 M30×190 20 M30×170 M30×190
16 20 M30×180 M30×200 20 M30×180 M30×200
25 20 M36×200 M36×220 20 M36×200 M36×220
600 2.5 20 M24×170 M24×190 20 M24×150 M24×190
6 20 M24×170 M24×190 20 M24×160 M24×190
10 20 M27×180 M27×200 20 M27×180 M27×200
16 20 M30×190 M30×210 20 M30×190 M30×210
25 20 M36×220 M36×240 20 M36×220 M36×240

Таблица 1.4 — Крепёж для фланцев DN 700–900 (PN 2.5–25)

DN PN, бар Воротниковые фланцы (ГОСТ 12821-01) Плоские фланцы (ГОСТ 12820-01)
Отв., шт. Болт (М×L) Шпилька (М×L) Отв., шт. Болт (М×L) Шпилька (М×L)
700 2.5 24 M24×110 M24×130 24 M24×100 M24×130
6 24 M24×120 M24×140 24 M24×110 M24×140
10 24 M27×140 M27×160 24 M27×120 M27×160
16 24 M36×190 M36×210 24 M36×170 M36×210
25 24 M42×220 M42×240 24 M42×200 M42×240
800 2.5 24 M27×120 M27×140 24 M27×110 M27×140
6 24 M27×130 M27×150 24 M27×120 M27×150
10 24 M30×150 M30×170 24 M30×140 M30×170
16 24 M36×210 M36×230 24 M36×160 M36×230
25 24 M42×240 M42×260 24 M42×200 M42×260
900 2.5 24 M27×130 M27×150 24 M27×120 M27×150
6 24 M27×140 M27×160 24 M27×130 M27×160
10 28 M30×140 M30×170 28 M30×120 M30×170
16 28 M36×170 M36×200 28 M36×150 M36×200
25



Таблица 1.5 — Крепёж для фланцев DN 1000–1200 (PN 2.5–25)

DN PN, бар Воротниковые фланцы (ГОСТ 12821-01) Плоские фланцы (ГОСТ 12820-01)
Отв., шт. Болт (М×L) Шпилька (М×L) Отв., шт. Болт (М×L) Шпилька (М×L)
1000 2.5 28 M27×130 M27×150 28 M27×110 M27×150
6 28 M27×140 M27×160 28 M27×120 M27×160
10 28 M30×140 M30×180 28 M30×130 M30×180
16 28 M42×210 M42×240 28 M42×190 M42×240
25
1200 2.5 32 M27×140 M27×160 32 M27×120 M27×160
6 32 M30×150 M30×170 32 M30×130 M30×170
10 32 M36×200 M36×220 32 M36×190 M36×220
16 32 M48×250 M48×280 32 M48×230 M48×280
25

Таблица 1.6 — Крепёж для фланцев DN 1400–2400 (PN 2.5–25)

DN PN, бар Воротниковые фланцы (ГОСТ 12821-01) Плоские фланцы (ГОСТ 12820-80)
Отв., шт. Болт (М×L) Шпилька (М×L) Отв., шт. Болт (М×L) Шпилька (М×L)
1400 2.5 36 M27×140 M27×160 36 M27×120 M27×160
6 36 M27×150 M27×170 36 M27×130 M27×170
10 36 M30×160 M30×180 36 M30×140 M30×180
16 36 M30×170 M30×190 36 M30×150 M30×190
25 36 M36×200 M36×220 36 M36×180 M36×220
1600 2.5 40 M27×150 M27×170 40 M27×130 M27×170
6 40 M30×160 M30×180 40 M30×140 M30×180
10 40 M36×180 M36×200 40 M36×160 M36×200
16 40 M36×190 M36×210 40 M36×170 M36×210
25 40 M42×220 M42×240 40 M42×200 M42×240
1800 2.5 42 M30×160 M30×180 42 M30×140 M30×180
6 42 M36×180 M36×200 42 M36×160 M36×200
10 42 M42×200 M42×220 42 M42×180 M42×220
16 42 M42×210 M42×230 42 M42×190 M42×230
25 42 M48×240 M48×260 42 M48×220 M48×260
2000 2.5 44 M36×180 M36×200 44 M36×160 M36×200
6 44 M42×200 M42×220 44 M42×180 M42×220
10 44 M48×220 M48×240 44 M48×200 M48×240
16 44 M48×230 M48×250 44 M48×210 M48×250
25 44 M52×260 M52×280 44 M52×240 M52×280
2200 2.5 46 M36×200 M36×220 46 M36×180 M36×220
6 46 M42×220 M42×240 46 M42×200 M42×240
10 46 M48×240 M48×260 46 M48×220 M48×260
16 46 M52×260 M52×280 46 M52×240 M52×280
25 46 M56×290 M56×310 46 M56×270 M56×310
2400 2.5 48 M42×220 M42×240 48 M42×200 M42×240
6 48 M48×240 M48×260 48 M48×220 M48×260
10 48 M52×260 M52×280 48 M52×240 M52×280
16 48 M56×280 M56×300 48 M56×260 M56×300
25 48 M60×310 M60×330 48 M60×290 M60×330

Точные межосевые расстояния (D₁), наружные диаметры (D), толщины (b) и внутренние диаметры (dв) для каждого DN и PN см. «Присоединительные размеры фланцев» в приложении ГОСТ 12820-80.
